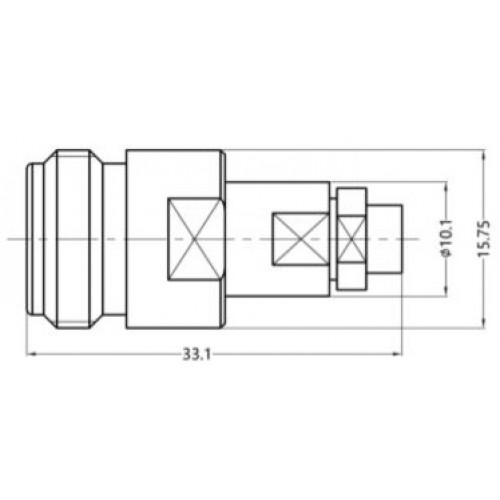

Изделие АНТЕКС Соединитель СРК-N-Р-500-ПП-8002
Цена по запросу
Изделие АНТЕКС Соединитель СРК-N-Р-500-ПП-8002 от АНТЕКС. Категория: Кабельные и приборно-кабельные соединители. В каталоге официального дистрибьютора ООО «СВЧ Технологии», партнёра АНТЕКС.
| Модель | Соединитель СРК-N-Р-500-ПП-8002 |
|---|---|
| Order No | |
| Соединитель / Вид соединителя | розетка |
| Соединитель / Тип интерфейса | N |
| Соединитель / Тип кабеля | гибкий |
| Соединитель / Конструктив | прямой |
| Соединитель / Bолновое сопротивление | 50 Ом |
| Соединитель / Диапазон рабочих частот | до 18 ГГц |
| Соединитель / Максимальный КСВН, не более | 1.3 |
| Соединитель / Материал корпуса | сталь нержавеющая |
| Соединитель / Материал центрального контакта | бериллиевая бронза |
| Соединитель / Покрытие корпуса | химическая пассивация |
| Соединитель / Покрытие центрального контакта | золото |
| Соединитель / Диэлектрик | фторопласт |
| Соединитель / Рекомендуемые кабели | РКБ-4-500 |
| Производитель | АНТЕКС |
| Бренд | АНТЕКС |
| Описание | Компания АО «АНТЕКС» освоила выпуск прецизионных соединителей из нержавеющей стали (нержавеющая сталь марки 1Х18Р10Т,15Х25Т, SST304, SUS303 и др.) Такие соединители обладают рядом преимуществ по сравнению с соединителями, имеющие аналогичные присоединительные размеры, но изготовленные из менее твердого металла ( обычно используется латунь). Главные составляющие латуни – медь и цинк – используются в пропорциях 70 % и 30 % соответственно. При изготовлении корпусов, хвостовиков и соединительных гаек прецизионных соединителей используется сталь нержавеющая, т.к. детали из этого металла можно обрабатывать с высокой точностью и минимальными допусками, что, в свою очередь, является одним из ключевых факторов для достижения стабильных характеристик во всей пропускаемой полосе частот соединителей заданного сечения. Сталь нержавеющая обладает значительно большей твердостью, износостойкостью, коррозийной стойкостью, а также лучше противостоит воздействию агрессивных сред по сравнению с латунью. Резьбовые соединения из стали нержавеющей практически не образуют абразива при сочленениях, и по этому параметру существенно превосходят соединители из латуни. Использование прецизионных соединителей тип N в составе сборок кабельных производства АО "АНТЕКС" позволяет достигнуть стабильных параметров КСВн (менее 1.2) и вносимых потерь (не более 0.25 дБ) на частотах до 18 ГГц. Количество сочленений прецизионных соединителей N типа составляет от 3000 до 5000 циклов при условии соблюдения рекомендаций по периодической очистке интерфейсной части соединителей от пыли и грязи. Для покрытия деталей соединителей, изготовленных из стали нержавеющей, наша компания использует химическое пассивирование либо покрытие золотом. Все контакты соединителей покрываются золотом. Вышеуказанные качества позволяют применять соединители из стали нержавеющей в метрологических целях, задачах с многократными циклами сочленений, а также решениях, где необходимо достигать максимальной стабильности работы изделий, как отдельно в составе кабельной сборки так и изделия в целом. Каждая партия соединителей после изготовления проходит контроль ОТК на соответствие физическим и электрическим параметрам АНСШ.434511.004 ТУ. Если требования выходят за рамки нашего ТУ, то параметры соединителей проходят контроль согласно техническому заданию Заказчика. Присоединительные размеры соединителей тип N, изготавливаемых АО "АНТЕКС", соответствуют ГОСТ РВ 51914-2002, ГОСТ 20265-83, MIL-STD-348B. |
