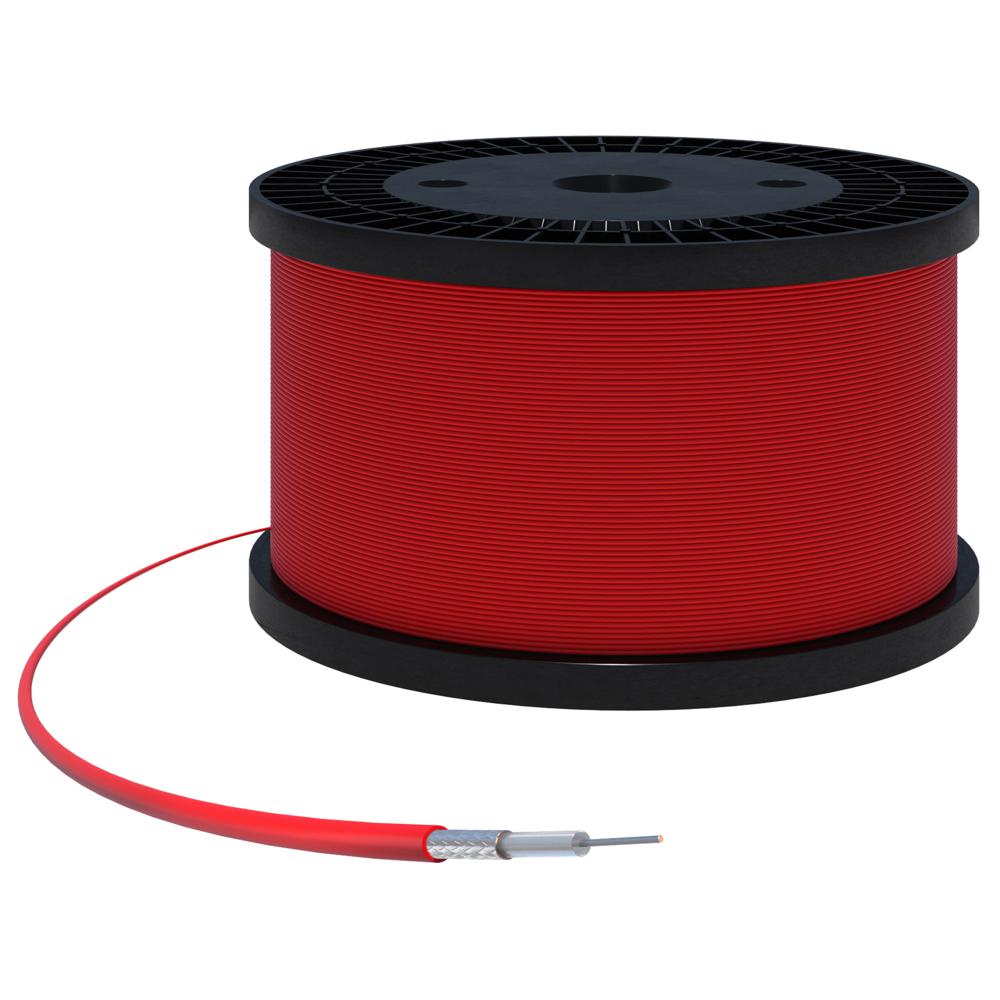

Изделие AMEL SF-100 FEP
Цена по запросу
Изделие AMEL SF-100 FEP от AMEL. Категория: Полужесткие кабели. В каталоге официального дистрибьютора ООО «СВЧ Технологии», партнёра AMEL.
| Модель | SF-100 FEP |
|---|---|
| Order No | |
| Рабочая частота, ГГц | 18,0 ГГц |
| Коэфф. затухания, дБ/м | 2,82 дБ/м при 18 ГГц |
| Центр. проводник материал | SPC |
| Центр. проводник диаметр | 0,70 мм |
| Центр. проводник число проволок | 1 |
| Изолятор материал | PTFE |
| Изолятор диаметр | 2,22 мм |
| Внутр. экран материал | - |
| Внутр. экран диаметр | - |
| Внутр. экран плотность | - |
| Внешний экран материал | ТС (оплетка) |
| Внешний экран диаметр | 2,86 мм |
| Внешний экран плотность | 100% |
| Оболочка материал | FEP |
| Оболочка диаметр | 3,35 мм |
| Производитель | AMEL |
| Бренд | AMEL |
| Описание | Коаксиальный экранированный одножильный кабель SF-100 является альтернативой коаксиальному кабелю РК50-2-25/28/29. Конструкция SF-100 идентична конструкции кабелей РК50-2-25/28/29, изготовленных по ТУ16-505.806-81, с соблюдением всех геометрических размеров. Применение современных материалов и технологий (замена медной трубки на пропаянную оплетку) позволило создать кабель с возможностью ручной формовки, стабильным КСВН при формовке кабеля и рабочей частотой 18Ггц. Кабель изготавливается в 2-х вариантах - как с внешней оболочкой FEP, так и без. Экран - полужесткая пропаянная оплетка из меди, покрытой оловом. Оболочка - фторэтиленпропилен (FEP). Диаметр кабеля 3,35 мм. Волновое сопротивление 50 Ом. Материал проводника - омедненная сталь, покрытая серебром; материал изолятора - политетрафторэтилен (PTFE). Для кабеля SF-100 подходят разъемы как разработки и производства ООО «Амитрон Электроникс» (СК9/SMA-ВКП-2.25-1-197), так и разъемы других производителей, разработанные под кабель РК50-2-25. |
