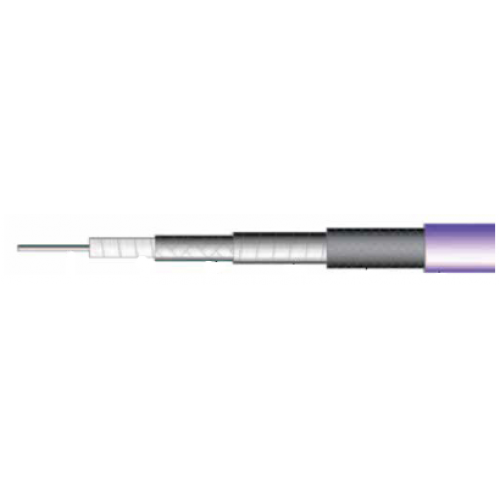

Изделие АНТЕКС Коаксиальный фазостабильный кабель РКИ-1.6-250
Цена по запросу
Изделие АНТЕКС Коаксиальный фазостабильный кабель РКИ-1.6-250 от АНТЕКС. Категория: Радиочастотный кабель АНТЕКС. В каталоге официального дистрибьютора ООО «СВЧ Технологии», партнёра АНТЕКС.
| Модель | Коаксиальный фазостабильный кабель РКИ-1.6-250 |
|---|---|
| Order No | |
| Радиочастотный кабель / Внешний диаметр | 2.50 мм |
| Радиочастотный кабель / Внешний проводник | Медная посеребрённая лента + алюминиевая фольга с покрытием из полиимида |
| Радиочастотный кабель / Внутренний проводник | Медный однопроволочный посеребрённый |
| Радиочастотный кабель / Волновое сопротивление | 50 Ом |
| Радиочастотный кабель / Изоляция | Сплошной фторопласт |
| Радиочастотный кабель / Производитель | АО "АНТЕКС" |
| Радиочастотный кабель / Тип кабеля | Гибкий, фазостабильный |
| Радиочастотный кабель / Оболочка (джакет) | Фторэтиленпропилен |
| Производитель | АНТЕКС |
| Бренд | АНТЕКС |
| Описание | Благодаря особой многослойной структуре с применением стальной оплётки кабель серии РКИ обладает уникальными механическими свойствами, позволяющими изгибать кабель с меньшим диаметром, чем гибкие и полужесткие кабели схожих размеров, при этом сохраняя стабильность характеристик на участках изгиба. Соединители, разработанные для данной серии фазостабильных кабелей, не требуют пайки внешнего контакта и монтируются методом впрессовывания. Данный метод позволяет изгибать кабель у самого основания соединителя, таким образом отпадает необходимость применения . соединителей углового конструктива. Также исключает возникновение микротрещин и разрушение внешнего контакта в месте монтажа при экстремальных и многократных изгибах, как это происходит при пайке. Применение кабеля серии РКИ взамен кабеля с полугибкой или полужесткой структурой в устройствах, где ограничено монтажное пространство или спроектирована архитектура с многочисленными изгибами, значительно сокращает как время, так и сам процесс монтажа. Производить монтаж сборок кабельных на основе кабеля серии РКИ можно по месту. Варианты типового применения: с оединение печатных плат любой сложности и архитектуры ; з амещение полужёсткого кабеля в соединениях ; м ежблочные и внутриблочные соединения с ограниченным пространством для монтажа ; системы управления; р адары и средства радиоэлектронной борьбы . Особенности и преимущества кабеля серии РКИ: • высокий предел механической прочности при растяжении • отличная фазовая стабильность при изгибе и при изменениях температуры • превосходное экранирование • возможность изгиба кабеля по месту монтажа • монтаж внешнего проводника кабеля без пайки • стабильность работы при многократных изгибах в разных плоскостях • возможность улучшения характеристик фазовой стабильности на изгиб и температуру, затухания, мощности, а также применение материалов, отвечающих повышенным требованиям в отличии от стандартных кабелей, представленных в каталоге. • возможность изготовления кабеля серии РКИ с оболочкой из этилен- тетрафторэтилена (ETFE, Фторопласт-40) для обеспечения повышенной радиационной стойкости, а также с оболочкой из перфторалкоксидного полимера (PFA, Фторопласт-50) для эксплуатации при экстремально низких и высоких температурах, для увеличения долговечности и механической прочности. |
