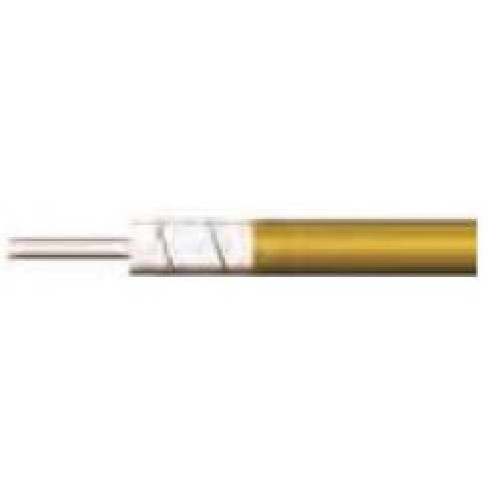

Изделие АНТЕКС Коаксиальный фазостабильный кабель РКД-1.7-086
Цена по запросу
Изделие АНТЕКС Коаксиальный фазостабильный кабель РКД-1.7-086 от АНТЕКС. Категория: Радиочастотный кабель АНТЕКС. В каталоге официального дистрибьютора ООО «СВЧ Технологии», партнёра АНТЕКС.
| Модель | Коаксиальный фазостабильный кабель РКД-1.7-086 |
|---|---|
| Order No | |
| Радиочастотный кабель / Внешний диаметр | 2.18 мм |
| Радиочастотный кабель / Внешний проводник | Медная трубка без покрытия |
| Радиочастотный кабель / Внутренний проводник | Медный однопроволочный посеребрённый |
| Радиочастотный кабель / Волновое сопротивление | 50 Ом |
| Радиочастотный кабель / Изоляция | Лента из фторопласта нормальной |
| Радиочастотный кабель / Производитель | АО "АНТЕКС" |
| Радиочастотный кабель / Тип кабеля | Полужесткий, фазостабильный |
| Радиочастотный кабель / Оболочка (джакет) | Без внешней оболочки |
| Производитель | АНТЕКС |
| Бренд | АНТЕКС |
| Описание | Структура кабеля серии РКД разработана на основе хорошо зарекомендовавшей конструкции полужёсткого коаксиального кабеля, но с применением в качестве диэлектрика фторопласта низкой плотности – взамен традиционного сплошного фторопласта. Дополнительная защита коаксиального кабеля обеспечена трубкой из меди, которая может иметь разные варианты внешнего покрытия. Посеребрённый медный центральный проводник обеспечивает необходимую гибкость коаксиального кабеля в изделиях. Отличная от традиционной структура коаксиального кабеля позволяет ему снизить потери сигнала примерно на 30%, обеспечить высокую фазовую стабильность при изменении температуры, а также уменьшить вес коаксиального кабеля, при сохранении внешних габаритных размеров. Также благодаря структуре возможно применение соединителей, разработанных для коаксиальных кабелей серии РКС или аналогичных по конструкции. Ближайшими аналогами кабеля РКД-1.7-086 являются кабели CLL-50086 (TMS) , UT-086-LL (MCC) Варианты типового применения: - соединение печатных плат любой сложности и архитектуры - системы управления; бортовые радиолокаторы - системы наведения ракет - радиолокаторы с фазированной антенной решёткой - телекоммуникационные сети - контрольно-измерительные приборы Особенности и преимущества кабеля серии РКД: хорошая фазовая стабильность при изменении температуры низкие потери передачи сигнала стабильные показатели затухания и частоты коррозионная устойчивость низкий вес коаксиального кабеля взаимозаменяемые соединители (полугибкий, гибкий коаксиальный кабель) высокая мощность передаваемого сигнала возможность улучшения характеристик фазовой стабильности при изменении температуры, затухания, мощности, а также применения материалов, отвечающих повышенным требованиям в отличии от стандартных кабелей, представленных в каталоге (по требованию Заказчика). |
